전기자동차(EV)의 구동 시스템에서 두뇌 역할을 하는 가장 핵심적인 장치가 바로 MCU(Motor Control Unit)입니다. MCU는 전기차가 주행과정을 전반적으로 관여 하면서 부드럽게 출발하고 가속하며 제동하는 과정 전체를 정밀하게 제어하는 장치로, 전기모터의 두뇌 역할을 하고 있습니다. 이번 글에서는 전기차의 MCU에 대해 원리부터 구성, 역할, 최신 기술 동향까지 상세히 설명드리겠습니다.
MCU란 무엇인가?
MCU는 "Motor Control Unit"의 약자로, 전기모터의 구동을 제어하고 관리하는 전자제어 장치입니다. 일반 자동차에서 ECU(Engine Control Unit)가 엔진을 제어하듯, 전기차에서는 MCU가 전기모터의 출력을 조절하며 차량의 주행을 제어하고 관리합니다.

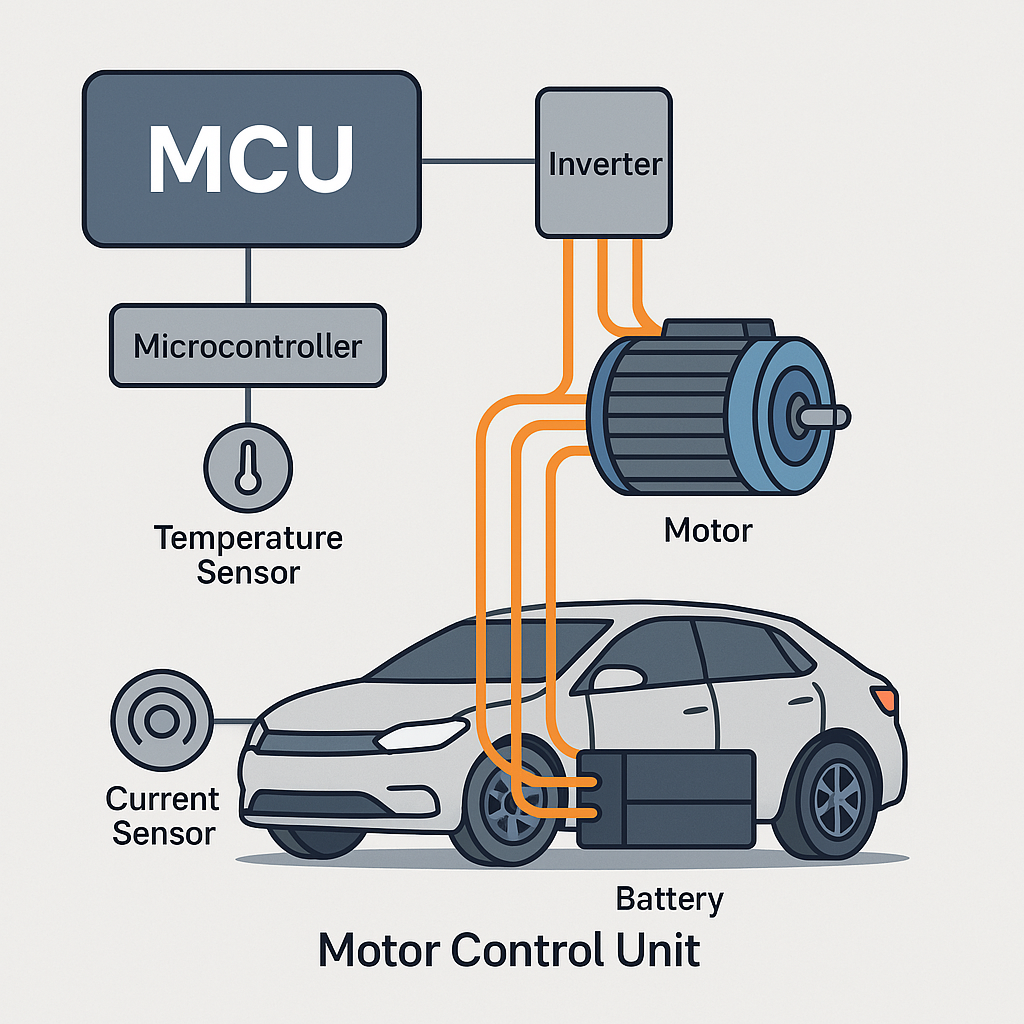

MCU의 주요 구성
MCU는 다음과 같은 구성요소로 이루어집니다:
인버터(Inverter)
- 배터리에서 공급받은 직류(DC) 전기를 교류(AC) 로 변환하여 전기모터를 구동합니다.
- 3상 AC 전원을 만들어 회전 자계를 형성하며, 모터 회전을 유도합니다.
전력반도체 (Power Semiconductor)
- IGBT 또는 최근에는 SiC(실리콘 카바이드) 기반 소자를 사용하여 전기를 매우 빠르게 켜고 끄는 기능과 전기를 낭비하지 않고 똑똑하게 쓰는 효율 제어를 수행합니다.
- 전기차나 전력 장치는 전기를 빠르고 효율적으로 조절해야 하는데, 이를 위해 IGBT나 최신 소재인 SiC(실리콘 카바이드) 부품을 사용해요. 이 부품들은 스위치를 아주 빠르게 켜고 끌 수 있어서, 에너지를 낭비하지 않고 효율적으로 제어할 수 있게 도와줍니다.
전류 센서 및 위치 센서
- 모터의 회전속도 및 위치를 감지하여 정확한 제어를 가능하게 합니다.
제어 알고리즘 및 마이크로컨트롤러
- 모터를 자동차 핸들을 부드럽게 돌리는 방법처럼, 회전 방향과 속도를 아주 섬세하게 계산해서 부드럽게 제어하는 방식인 FOC(Field Oriented Control) 또는 가속 페달을 민감하게 밟아서 힘 조절을 바로바로 반응하게 하는 방식인 DTC(Direct Torque Control) 등의 알고리즘을 사용하여 모터를 정밀하게 제어합니다.
MCU의 주요 기능
MCU는 단순히 전기를 보내는 장치가 아닙니다. 전기차의 주행성능을 실질적으로 좌우하는 다양한 기능을 수행합니다.
| 기능 | 설명 |
| 모터 제어 | 토크, 회전속도, 방향 등을 정밀하게 제어 |
| 회생제동 제어 | 브레이크 시 모터를 발전기로 사용하여 에너지 회수 |
| 상황 인지 및 판단 | 주행 조건에 따라 출력 조절, 운전 모드 변경 |
| 열관리 | 모터 및 인버터의 온도를 관리하여 과열 방지 |
| 진단 및 자가 테스트 | 고장 진단 및 운전 중 오류 모니터링 |
MCU가 중요한 이유
주행 품질에 직결됨
- 가속 반응, 정지 성능, 부드러운 운전감 등 운전자가 느끼는 모든 성능 요소는 MCU의 정밀 제어에 의해 결정됩니다.
에너지 효율성 향상
- 배터리의 출력을 가장 효율적으로 사용하게 하며, 주행거리에 직접적인 영향을 줍니다.
차량 안전성과 직결
- 브레이크와 연결된 회생제동, 고장 감지 기능 등은 차량의 안전성과 직결됩니다.
미래 기술 동향
최근 전기차 MCU는 다음과 같은 방향으로 발전하고 있습니다:
- 고전압 아키텍처(800V 시스템): 더 빠른 충전과 출력 향상을 위해 고전압 시스템과 호환되는 MCU 개발이 활발히 진행 중입니다.
- 통합 E-Powertrain 플랫폼: MCU와 인버터, 모터를 하나의 유닛으로 통합한 전동화 파워트레인(E-Axle)이 증가하고 있습니다.
- SiC(실리콘 카바이드) 전력반도체 채택: 낮은 손실과 높은 전압 허용 특성을 가진 SiC 기반 MCU는 EV 성능을 비약적으로 향상시키고 있습니다.
- OTA(Over-the-Air) 업데이트: MCU도 무선으로 소프트웨어 업데이트가 가능해져, 지속적인 성능 개선과 오류 수정이 이뤄집니다.
결론
MCU는 전기차의 성능과 주행의 품질을 결정하는 핵심 부품입니다. 단순한 모터 제어를 넘어, 에너지 효율, 회생제동, 열관리, 안전 제어 등 전반적인 전기차 시스템의 두뇌 역할을 수행하고 있습니다. 전기차 시장이 빠르게 성장함에 따라, 고성능, 고효율 MCU의 중요성은 점점 더 커질 것이며, 차세대 전기차의 경쟁력은 MCU 기술에 달려 있다고 해도 과언이 아닙니다.
